Как мы делаем ремонт
За что мы платим деньги? Такой вопрос возникает у каждого заказчика. Чтобы не быть многословными, наша компания решила предложить для вас поэтапную работу ванной комнаты, где мы детально расскажем о каждой позиции отделочных работ. А чтобы не так было скучно, в начале статьи будут фотографии с уже готовым ремонтом, далее по желанию Вы увидите весь процесс творческой работы.
А мне всего-то сделать ремонт
Как это бывает обычно, позвонив к нам, многие пытаются получить информацию на весь фронт работ и конечный чек ремонта по телефону, что конечно очень сложно рассказать словами. Диалог начинается со слов: Мне нужно всего-то поменять плитку, ну и заменить сантехнику. На фотографиях можно разглядеть, что значит просто облицевать ванную и туалет плиткой и поменять сантехнику.
Наука раскрывает истину и приближает к пониманию
Чтобы отремонтировать ванную комнату, порой нужны знания профессора математики, физики и геометрии, при этом отлично работать руками. Не многие технари с высшем образованием способны с точностью рассчитать всевозможные нагрузки на трубы, свойство клеевых растворов, раскладку плитки и т.д. Эти знания появляются в течении десятка лет и каждый мастер по своему разрабатывает свою собственную технологию в производстве отделочных работ.
Обращаем Ваше внимание, что на вкус и цвет товарищей нет
И так – поехали! Фотографии с уже готовым ремонтом!
Ванная комната с видом сверху.
Вид в ванную при входе.
Вид на тропический душ.
Вид порога из прихожей в ванную комнату.
Вид ревизионного люка невидимки в открытом состоянии, в туалете.
Вид сверху.
Вот так смотрится вход с видом из коридора.
Все трубы закреплены.

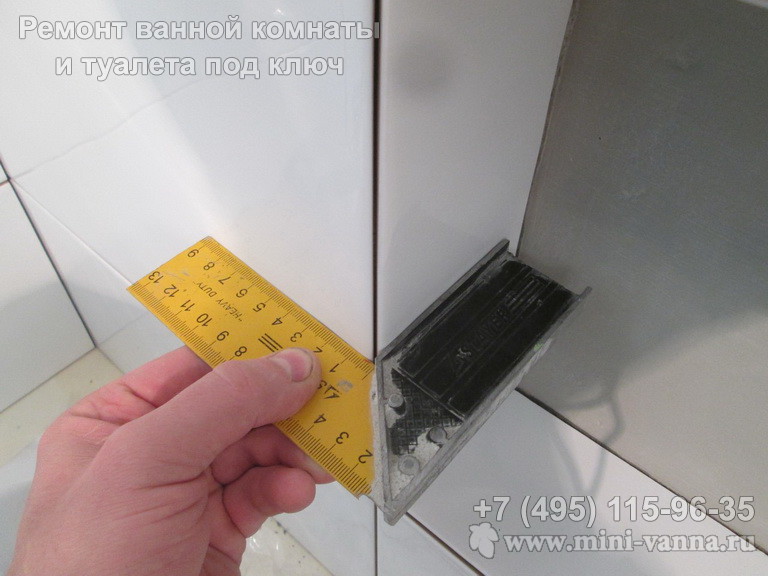

Высококачественный ровный угол.
Дверь установлена чётко по центру. Плитка с обеих сторон с одинаковым размером.
Демонстрация открытого люка невидимки встроенного в экран под ванну.
Заточка вручную угла под 45.
Защитная розетка от воды, для стиральной машинки.
Идеальная геометрия с соблюдением центра.
Идеально ровный угол.
Идеальные швы в 2 мм на плитке, хотя плитка была с разным размером.
Идеальные швы в 2 мм на плитке, хотя плитка была с разным размером.
Идеальный ровный угол.
Каждый краник подписан.
Как двигатель дорогой машины.
Капитально закрепленная канализационная труба специальной муфтой с креплением к стене.
Красивый вывод под стиральную машинку.
Маленькая, но удобная подвесная раковина.
Микролифт крышки подвесного унитаза на инсталляции.
Монтаж душевой стойки с тропическим душем.

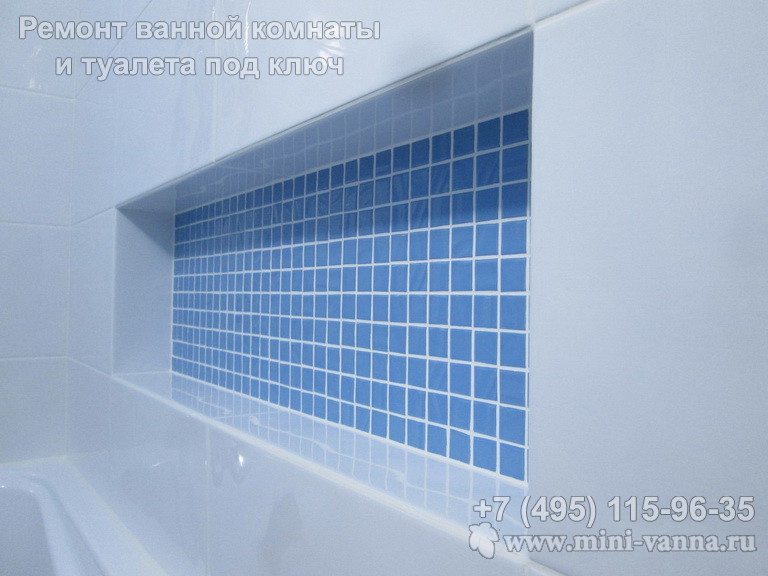

Ниша в ванной - вид с края в плоскости.
Ниша в стене отлично вписалась в дизайн.
Ниша в стене, вид сверху.
Ниша с облицовкой мозаичной плитки.
Обзор скрытых люков в открытом состоянии встроенных в экран под ванну.
Обратите внимание на идеально установленный порог.
Обратите внимание на центральный шов плитки над дверью - он сделан чётко по центру.
Обратите внимание, что дверь чётко стоит по центру.
Отражатели от смесителя вплотную к стенам.
Отражатели от смесителя поставлены плотно к стене и не болтаются.
Очень красивый светильник благодаря своей строгости.
Плитка на полу с интересным рисунком с видом на экран под ванну из мозаики.
Помещение ванной - вид сверху.
Порожек на входе в туалет.
Прокладка вентиляционной трубы, а также крепление труб к стенам с чёткой фиксацией.
Раковина с видом сверху.
Самодельная полочка в изголовье ванны облицованная мозаикой.
Сифон крепко зафиксирован напрямую в канализационную трубу.
Сконструированная полочка на изголовье акриловой ванны.
Скрытый люк под акриловой ванной.
Смеситель чётко установлен по центру ванны, это заранее было просчитанно.
Строгий хромированный полотенцесушитель в виде лесенки.
Торец ревизионного люка, аккуратно покрыт силиконом в размер шва между плитками.
Удобный включатель.
Унитаз установлен чётко по центру линии плитки.
Установленная дверь строго по центру.
Хромированный полотенцесушитель, чётко установленный в центре светлой плитки.
Черновая сантехника может быть красивой.

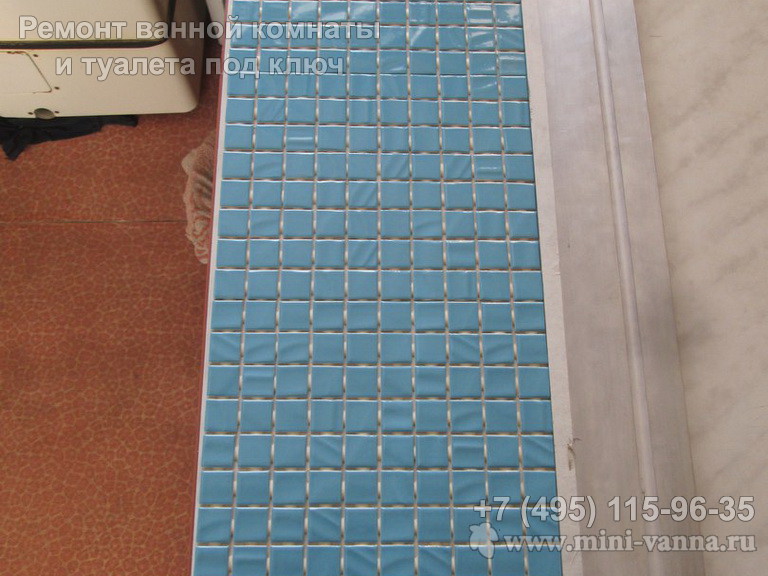

Экран под ванну с идеально положенной мозаикой.
Электрический вентилятор, чётко поставленный в центре стены, с заранее продуманным расчётом.
Это огромный результат при наличии плитки с разными размерами. ручная работа доводки размеров.
Просмотрев фотографии с конечным результатом выполненных отделочных работ в ванной комнате и туалете, можно сделать вывод быстрого стандартного ремонта санузла по ключ . Но это ошибочное мнение и далее мы можем увидеть весь процесс, на который уходит достаточное количество времени, труда и науки.
Поехали дальше! – Работы по прокладке сантехнических труб
Один из самых важных процессов работ, от которого зависит бесперебойное функционирование будущего санузла и в том числе кухни. Все трубы будут спрятаны и невидны нашим глазам. Черновая сантехника в некотором роде похожа на сложную автономную систему, напоминающую разводку проводов автомобиля или микросхему электронных предметов. Каждая фотография с пояснениями.

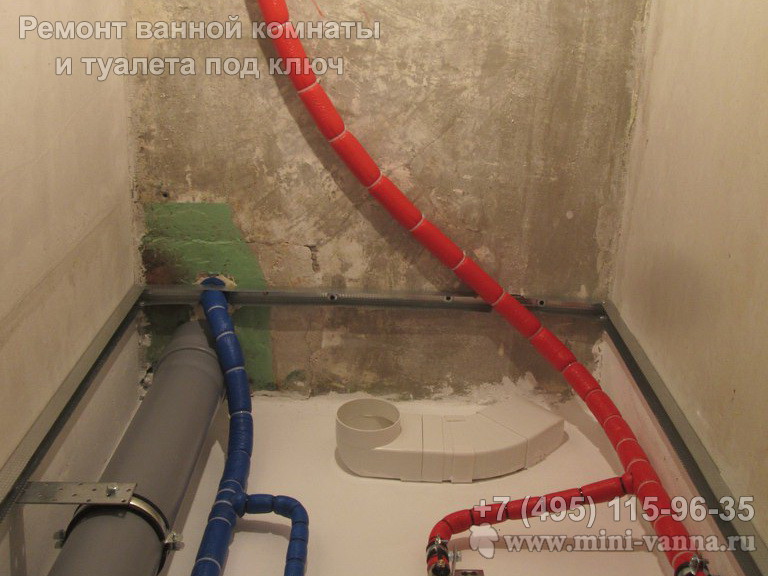

Ванная комната. Вид сверху.
Подводка труб водопровода и канализации к стиральной машине - автомат и к смесителю ванны.
Подводка труб к стиральной машине.
Сифон S - образный McAlpine для стиральных машин. Вид сбоку.
Подводка труб водопровода и канализации к ванне.
Подводка труб к полотенцесушителю.
Подводка труб водопровода и канализации к подвесной раковине.
Подводка труб водопровода и канализации к подвесной раковине. Вид сверху.
Очень важно соблюсти уклон и на таких сложных участках.
Уход труб на полотенцесушитель из туалета в ванную комнату.
Монтаж фитингов был произведен на анаэробный уплотнитель LOX EAL.

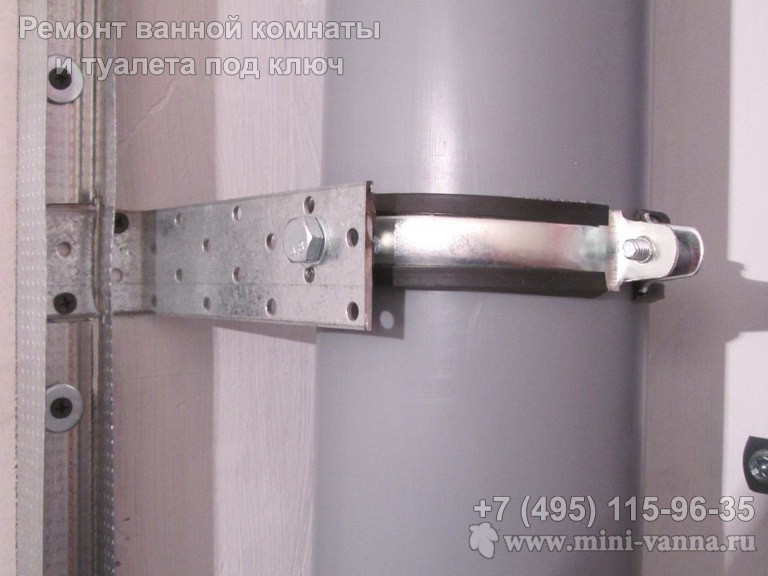

Крепление для фиксации стояка канализации.
Крепление для фиксации трубы ввода ГВС.
Крепление для фиксации трубы ввода ХВС.
Фотография демонстрирует смещение стояка ГВС от дверей в пространство будущего короба.
Тройник канализации для подключения к системе инсталляции унитаза.
Коллекторная группа. На фото также присутствует смонтированная вентиляционная система.
Смонтированная система инсталляции унитаза IDDIS.
Инсталляция IDDIS вид сверху.
Инсталляция IDDIS вид на выходы подключения унитаза.
Монтаж люка невидимки под облицовку керамической плиткой (Ревизор).
Оригинальные крепления из (Советских) крепких мебельных уголков и шпильки диаметром 10 мм.
Люк закреплен к стене не менее прочно, чем рама инсталляции унитаза.
Нижняя часть рамки люка напрямую прикручена к раме инсталляции.
Монтаж обратного клапана системы вентиляции.
Система вентиляции готова.
Зашивка короба цементной плитой (AQUAPANEL).
Далее мы с вами рассмотрим установку акриловой ванны. Ванны могут быть простые акриловые, с гидромассажем или чугунная и монтаж таких ванн требует значительное время и сноровки с учётом всё тех же математических расчётов.
Процесс установки акриловой ванны
Подготовленное место под установку ванны.
Для опоры бортов ванны, в штробах, прикручены к стене правила.
В горизонте с правилами, выложена полочка из кирпича.
Для опоры дна ванны, вместо хлипкой рамы с ножками, выложена из кирпича опорная площадка.

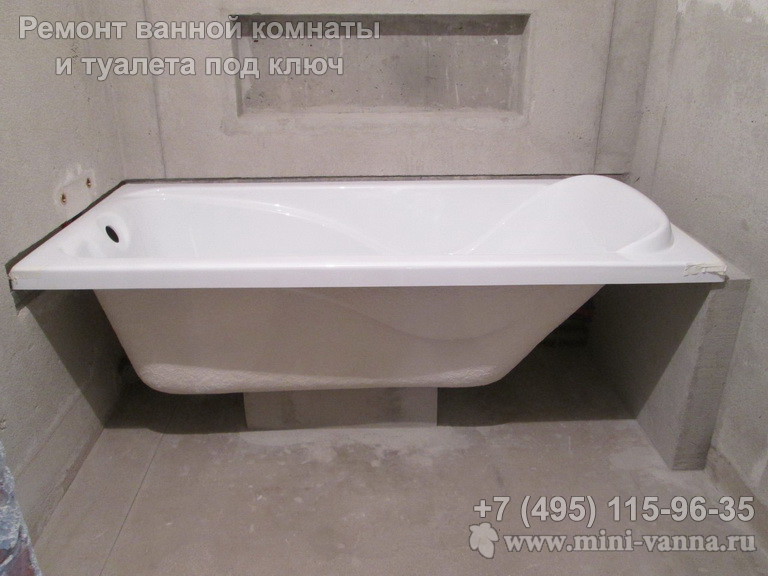

Устанавливаю ванну для проверки точности монтажа всех опор.
Между площадкой и дном ванны, ровно 2 мм. по всей площади. Это расстояние оставлено под заполнение герметиком.
Для того, что бы убедиться, что работа выполнена точно, протягиваю через зазор листы бумаги.
Левый край ванны, без зазоров лежит на правилах.
Правый край - аналогичный.
Далее, снимаю ванну и наношу клей герметик на основания опор.
Далее, снимаю ванну и наношу клей герметик на основания опор.
Далее, снимаю ванну и наношу клей герметик на основания опор.
Далее, снимаю ванну и наношу клей герметик на основания опор
Так же и на кромку ванны.
Положил мешки с клеем в ванну, чтобы произошло плотное сцепление с клеем.
Плотное заполнение зазоров.
Плотное заполнение зазоров радует.
Маскирую борта малярным скотчем и запениваю торец ванны, находящийся в штробе.
Приклеиваю по периметру полоски пенопласта, чтобы уменьшить зазор, который в последствии, заполню клей - герметиком.
Приклеиваю по периметру полоски пенопласта, чтобы уменьшить зазор, который в последствии, заполню клей - герметиком.
Приклеиваю по периметру полоски пенопласта, чтобы уменьшить зазор, который в последствии, заполню клей - герметиком.
Оштукатуриваю зазор смесью штукатурки и плиточного клея.
Создаю бетонную полочку необходимого размера в торце ванны.
Для получения точного размера, использую шаблон.
Готово.
Полочка после заливки. Вид сверху.
Очередной, из длинного списка этапов монтажа ванны, завершен.
На следующий день, вынимаю пенопласт.Когда штукатурка высохнет, заполню получившийся зазор клей - герметиком.
На следующий день, вынимаю пенопласт.Когда штукатурка высохнет, заполню получившийся зазор клей - герметиком.
Клей - герметик выбираю не из дешевых.
Наношу клей - герметик по периметру ванны.
Наношу клей - герметик по периметру ванны.
Наношу клей - герметик по периметру ванны.
Подравниваю шпателем.
Готово.
Теперь мы установили ванну и нас ждёт не менее лёгкий процесс монтажа самодельного экрана под ванну с устройством ревизионных люков с двух сторон. Многие заказчики в принципе не считают это сложной работой, но это совсем не так и в этом мы убедимся на нашем примере.
Монтируем самодельный экран под ванну
После всех необходимых расчетов, черчу линию периметра монтажа.
Монтирую крепления для люков скрытой ревизии. Как и всегда, в ход идут отслужившие свое правила.
Старые правила - отличный материал, из которого можно сделать достаточно прочный каркас.
Прикручиваю к креплениям люки саморезами.
Люк фирмы (Ревизор). Вроде надежный, но очень туго открываются двери.
Изготавливаю следующие крепление, конечно все из того же правила.
Перед окончательной затяжкой саморезов, контролирую нахождение люков в плоскости.

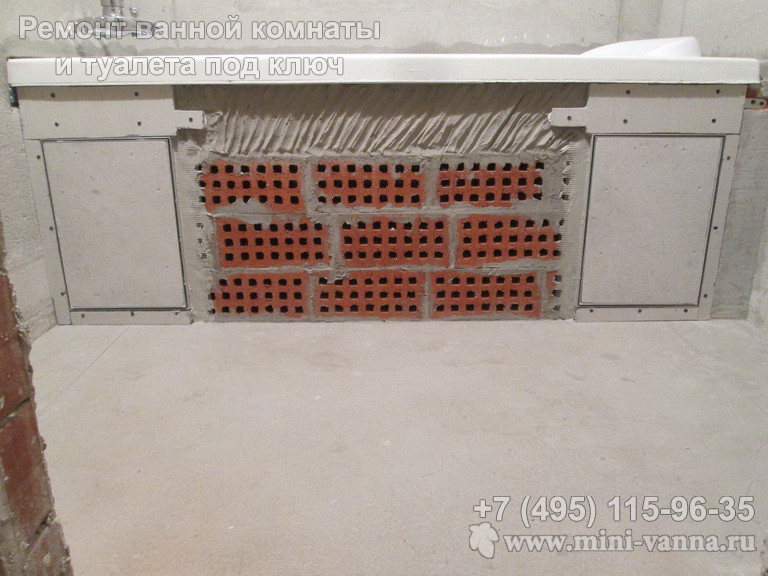

Выкладываю экран кирпичом с привязкой к люкам мебельными уголками.
Выкладываю экран кирпичом с привязкой к люкам мебельными уголками.
Выкладываю экран кирпичом с привязкой к люкам мебельными уголками.
Выкладываю экран кирпичом с привязкой к люкам мебельными уголками.
В оставшееся пространство вставляю кусок аквапанели, слегка укрепляю его и оштукатуриваю цементно-песчаной смесью.
В оставшееся пространство вставляю кусок аквапанели, слегка укрепляю его и оштукатуриваю цементно-песчаной смесью.
Армирую тем, что попалось под руку, а именно оставшимися кусочками штукатурных маячков.
Армирую тем, что попалось под руку, а именно оставшимися кусочками штукатурных маячков.

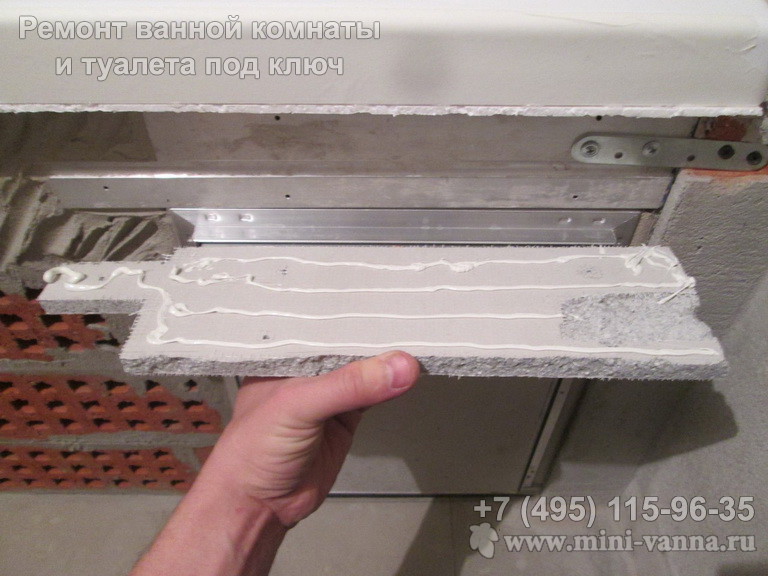

На отрезанные по размеру детали из аквапанели, наношу клей - герметик.
И прикладываю их к алюминиевым деталям (Люк, правила).
И прикладываю их к алюминиевым деталям (Люк, правила). Для абсолютной надежности, прикручиваю детали саморезами.
На край люка со стороны кирпича, наношу гидроизоляцию с серпянкой.
Очередной этап подошел к концу.
Для выяснения глубины штукатурки относительно края борта, измеряю толщину мозаики.
Направляю луч нивелира с боку, запоминаю сколько мм. на линейке.
Отрезаю штукатурные маяки.
И приклеиваю их на раствор к кирпичам.
Прижимаю правило к маячным шурупам и вдавливаю маяки в раствор на необходимую глубину.
Прижимаю правило к маячным шурупам и вдавливаю маяки на необходимую глубину.
Грунтую аквапанель и двери люков.
Штукатурка кирпичной кладки завершена.
Тщательно наношу клей, используя технику втирания его в поверхность.
Штукатурка люков завершена.
Готовый экран под облицовку

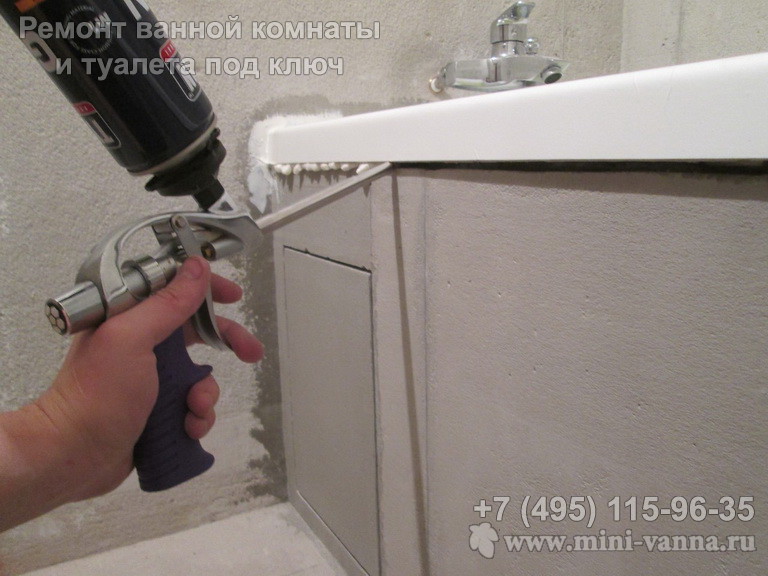

Удаляю полоски пенопласта и запениваю пространство между подванником и ванной.
В начале статьи мы писали про диалог звонящего к нам, где заказчик нам сообщил, что ему просто нужно положить плитку и поставить сантехнику. Вот, мы постепенно дошли до момента облицовки стен и полов плиткой в ванной комнате. Обратите внимание на тонкости всего процесса и с какими моментами встречается мастер.
А теперь плитка – в ванную комнату
Установленные маячки.
Грунтую полочку.
И пол в ванной.

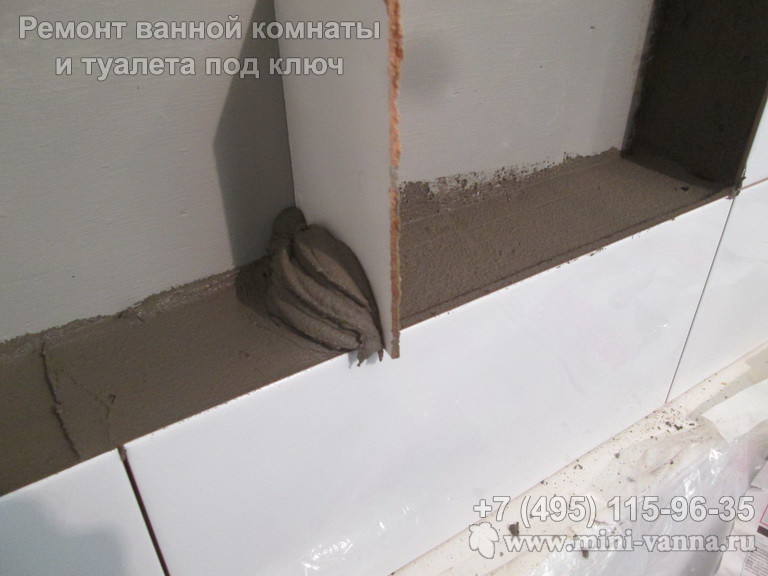

Наношу плиточный клей повышенной адгезии и выравниванию полочку по маячкам.
Протягиваю пол плиточным клеем.
Запиливать буду уложив плитку на табурет лицом вверх, подводя болгарку снизу под углом.
Результат чернового запила.
Рабочая сторона -Черепашек.
Результат шлифовки алмазными - Черепашками.
Маскирую ванну перед нанесением гидроизоляции.
Наношу гидроизоляцию на места, наиболее подверженные попаданию воды, штробы - закиданные, ротбандом, пол и 10 см над полом.
Наношу гидроизоляцию на места, наиболее подверженные попаданию воды, штробы - закиданные, ротбандом, пол и 10 см над полом.
Результат.
Результат.
Результат.
Для того, чтобы в процессе работы не повредить гидру на полу, укладываю на пол, имеющийся на объекте лист гипсокартона.
И заново маскирую ванну.
Вот Вам школьная математика.
Обрезаю плитки на плиткорезе.
При укладке, буду ориентироваться на эту метку, обозначающую центр стены.
Наношу клей на плитку.
Разравниваю зубчатым шпателем.
Подчищаю края губкой.
Горизонталь контролирую при помощи луча лазерного нивелира.
Горизонталь контролирую при помощи луча лазерного нивелира.
Вертикаль - при помощи пузырькового уровня.
Вертикаль - при помощи пузырькового уровня.
Плоскость - при помощи правила с наклеенным на край скотчем.
Результат подгонки плитки к ванне.

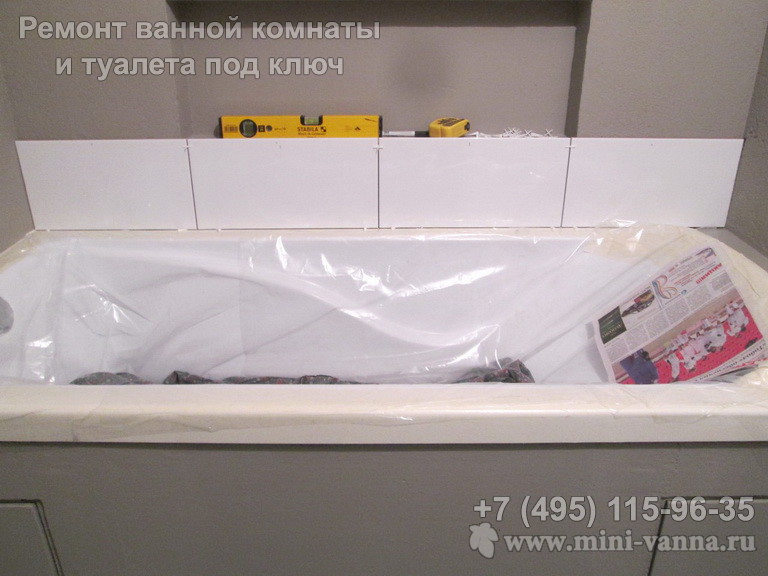

Ряд над ванной уложен.
Прикручиваю к стене направляющие профиля. Они будут являться опорой для плитки.
Прикручиваю к стене направляющие профиля. Они будут являться опорой для плитки.
Вымеряю положение водорозетки.
Вымеряю положение водорозетки.
Переношу размеры на плитку.
Прикладываю кондуктор с отверстием к плитке.
Прикладываю кондуктор с отверстием к плитке.
Для сверления, буду использовать алмазную коронку по стеклу
Готово.
Корректирую отверстие по месту.
Прихватываю плитки к поверхности кусочком пластилина.
Прихватываю плитки к поверхности кусочком пластилина.
Небольшой скол оставил, все равно закроется герметиком.
Прихватываю плитки к поверхности кусочком пластилина.
Прихватываю плитки к поверхности кусочком пластилина.
Закольцовываю периметр.
Закольцовываю периметр.
Выкладываю центральную стену.
Готово.
Выкладываем боковые стены.
Выкладываем боковые стены.
Выкладываем боковые стены.
Выкладываем боковые стены.

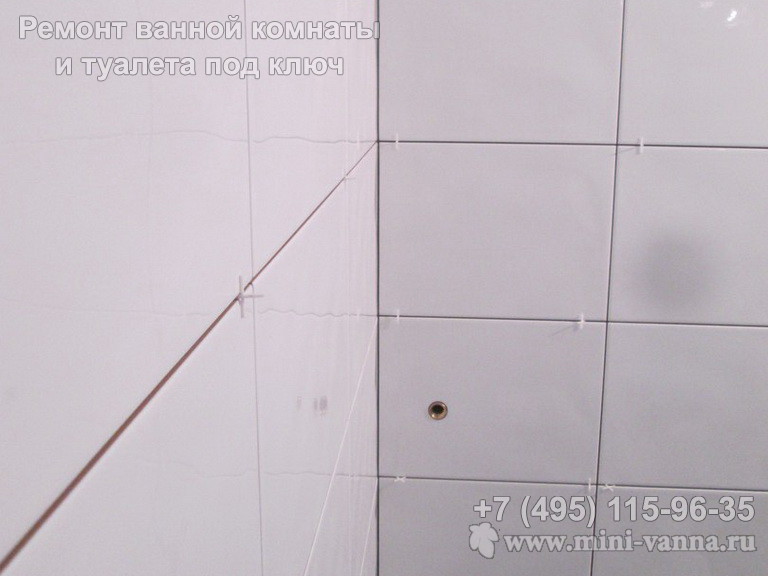

Результат укладки верхнего ряда плитки.
Результаты сверления под водорозетки.
Результаты сверления под водорозетки.
Результат ровности положенной плитки.
Периметер плитки сошелся в мм.
Результат облицовки стен керамической плиткой.
Результат облицовки стен керамической плиткой с другой стороны.
Результат облицовки стен керамической плиткой с входа.
Отверстие под вентилятор.
Раскладка плитки - Привязана к дверному проему.
Укладку напольной плитки начинаю с черчения на полу отправной линии.
Как всегда плитка с разными размерами,это усложняет процесс.
Первый ряд на полу.
В процессе.
В процессе.

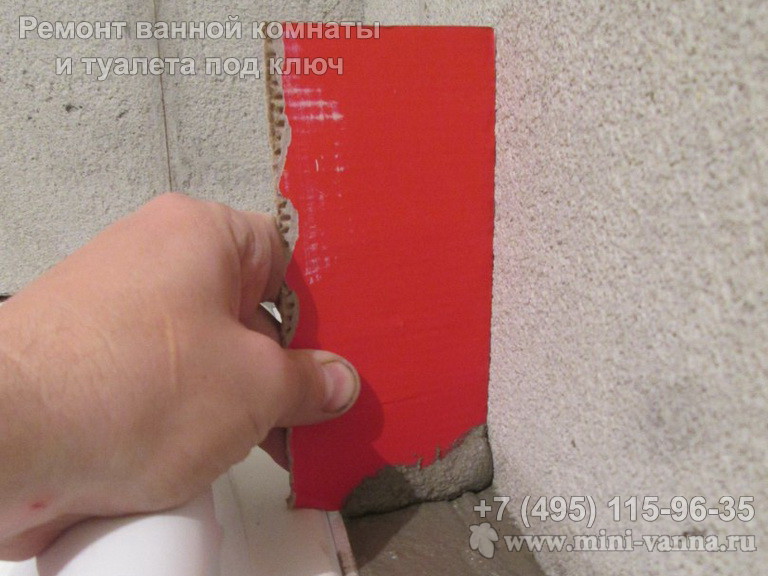

Перед дальнейшей работой маскирую швы скотчем.
Приступаю к укладке боковин ниши. Для этого изготавливаю шаблон.
Нанеся раствор, разравниваю его шаблоном.
Результат идеально ровной ниши под плитку.
Приступаю к укладке боковин.

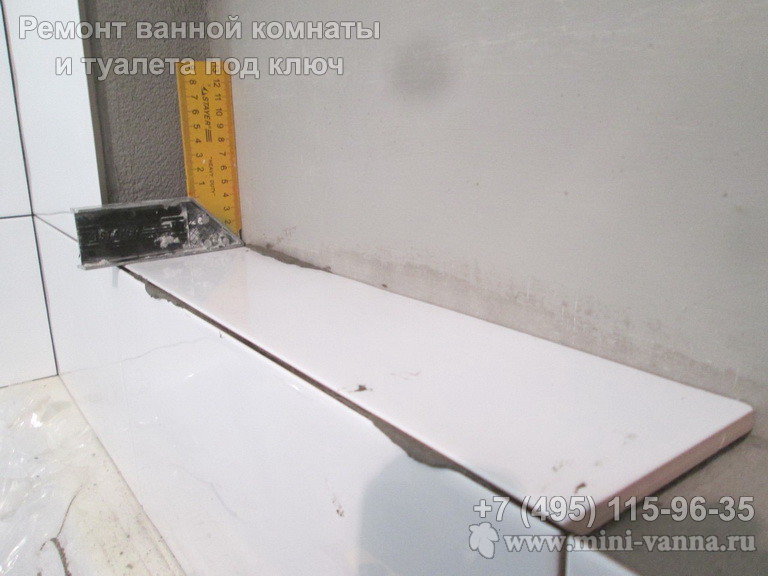

Контролирую процесс угольником.
Подчищаю края, удаляя выступивший клей.
Устанавливаем распорки, чтобы плитка не поплыла.
Плитка схватилась с клеем.
Плитка схватилась с клеем.
Швы меж стыков плитки идеально ровные благодаря заточки.
Проверяем углы.
Проверяем углы.
Проверяем углы.
Немного не входит по высоте, поэтому черчу линии с двух сторон, по ним подточу весь ряд болгаркой.
Наношу клей для мозаики четырехмиллиметровым шпателем.
Наношу клей для мозаики четырехмиллиметровым шпателем.
Наношу клей для мозаики четырехмиллиметровым шпателем.
Укладываем листы мозаики.
Прижимаем пенопоулиритановой тёркой.
Подчищаем вылезающий клей через швы.
Облицовка плиткой ниши в стене.
Облицовываем экран под ванну мозаичной плиткой.
Облицовываем экран под ванну мозаичной плиткой.
Облицовка экрана под ванну завершена.
Туалет всегда славился своими маленькими размерами, но как говорят – «маленький да удаленький» или – «размер не имеет значение». Помещение туалета является началом помещения ванной и все основные работы начинаются именного с него. Сейчас мы подробно рассмотрим весь порядок работ.
Приступим к облицовке плиткой туалета
За день до укладки, протягиваю пол высококачественным плиточным клеем.
Результат протяжки стяжки плиточным клеем проверяем всё тем же правилом.
Перед укладкой выкладываю на пол сухую, подрезанную по размеру плитку.
Снимаю ее, черчу линии, отталкиваясь от которых и начну укладку. Выкладывать буду от дальней стены.
Для того что бы зубчатый шпатель всегда оставался чистым, держу его в отдельной емкости с водой.
Нанеся клей на плитку, подчищаю края губкой.
Облицовка плиткой пола - завершена.
Как обычно, декоры всегда более низкого качества, чем основная плитка и имеют разую калибровку.
Для сравнения две плитки из разных стопок. Внимательный зритель заметит разницу.
Выкладываю будующий ряд декоров на полу и начинаю кропотливый процесс подборки плитки.
В итоге собираю пазл. У каждой плитки есть свое определенное место. Поэтому номерую весь ряд снизу вверх в порядке укладки.
Замеряю расстояние до соседних стен, отнимаю зазоры на швы и получаю необходимый размер.
Произвожу замеры отверстий выходов на унитаз.
Выкладываю плитку на столе вставляя крестики и переношу размеры при помощи линейки и циркуля.
Готовая разметка.
Спомощью болгарки вырезаю отверстия и довожу края наждачной бумагой.
Вертикальность укладки контролирую пузырьковым уровнем.

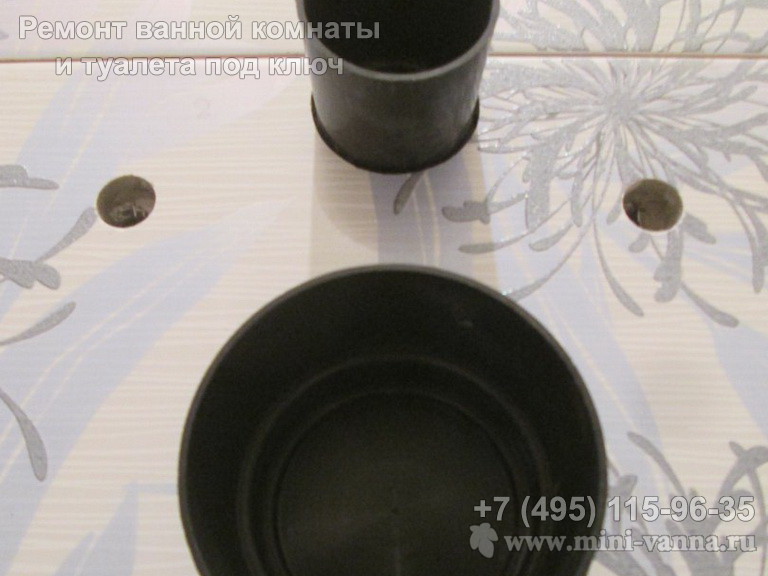

Выходы труб на унитаз.
При укладке плитки всегда необходимо учитывать какая стена должна укладываться первой.
Замеряю расстояние от проведенной линии до центральной стены и направляю нивелир строго на центр.
В процессе.
Вырезаем ровненькое отверстие под вентилятор.
Вырезаем ровненькое отверстие под вентилятор.
Вид снизу в верх.
Идеальный угол с точностью до мм.
Идеальный угол с точностью до мм.
Идеальный угол с точностью до мм.
Идеальный угол с точностью до мм проверка углом.
Идеальный угол с точностью до мм проверка правилом.
Ревизионный скрытый люк облицованный плиткой.
Если у Вас хватило терпения просмотра всех фотографий с комментарием каждой работы, значит вы прошли курс молодого мастера. На данном примере мы представили вашему обзору раздельный санузел и долгую и кропотливую работу мастера. Благодарим за ваше внимание и желание узнать больше.
